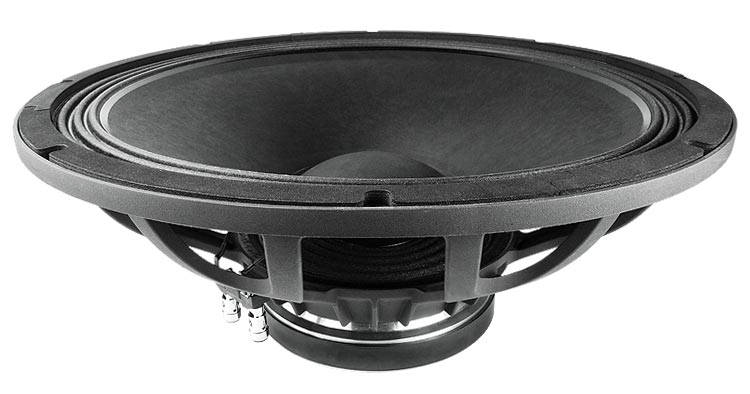

Faital PRO 18FH510 - 8 Ohm - Messmuster NEU

Der 18FH510 von FaitalPRO (neuwertiges Messmuster mit voller Garantie) ist ein 18-Zoll-Subwoofer in der Ausführung mit 8 Ω Nennimpedanz. Die AES-Belastbarkeit beträgt 600 W, die maximale Belastbarkeit 1200 W. Mit einem Wirkungsgrad von 98 dB und einem Frequenzbereich von 30–2500 Hz lässt sich das Chassis in leistungsorientierte Tiefton- und Mehrwege-Konzepte einbinden. Die Schwingspule misst 77 mm, während ein Ferrit-Ringmagnet das Antriebssystem bildet. Der Außendurchmesser beträgt 460 mm, der Einbaudurchmesser 421 mm und die Einbautiefe 201,5 mm. Für PA-Anwendungen eignet sich der Treiber als Basis kontrolliert abgestimmter Basssysteme. Im HiFi- und DIY-Bereich unterstützt er großformatige Lautsprecherprojekte, bei denen Gehäuseabstimmung und Systemintegration gezielt geplant werden. Der 18FH510 stellt dafür umfangreiche Thiele-Small-Parameter zur Verfügung.



JETZT – originale Recone-Kits von FaitalPRO sowie unser Recone-Service – nur hier!



Technische Daten – FaitalPRO 18FH510


Technische Daten

Wert

Kategorie

Subwoofer

Größe (Zoll)

18"

Nennimpedanz (Ohm)

8 Ω

Belastbarkeit AES (W)

600 W

Belastbarkeit Programm (W)

1200 W

Wirkungsgrad 1W/1m (dB)

98 dB

Frequenzbereich (Hz)

30–2500 Hz

Schwingspulendurchmesser (mm)

77 mm

Magnetmaterial

Ferrit-Ring

Außendurchmesser (mm)

460 mm

Einbaudurchmesser (mm)

421 mm

Lochkreisdurchmesser (mm)

440 mm

Einbautiefe (mm)

201,5 mm

Nettogewicht (kg)

8,8 kg

Versandgewicht/Bruttogewicht (kg)

10,3 kg

Hersteller Artikelnummer

04604080

Flussdichte (T)

1,2 T

Gleichstromwiderstand Re (Ohm)

5,1 Ω

Schwingspuleninduktivität Le (mH)

1,06 mH

Resonanzfrequenz Fs (Hz)

30 Hz

Qms

13,6

Qes

0,30

Qts

0,29

Vas (l)

411,9 l

Sd (cm²)

1207 cm²

Xmax (mm)

9,25 mm

Xvar/Xdamage (mm)

21 mm

Mms (g)

139,0 g

BxL (Tm)

21 Tm

Cms (mm/N)

0,20 mm/N

EBP (Hz)

100 Hz

Rms (kg/s)

1,9 kg/s

Wirkungsgrad η0 (%)

3,56 %

CB Vb (l) @ Qtc = 0,577 *

139,2 l

CB Vb (l) @ Qtc = 0,500 *

208,8 l

CB Vb (l) @ Qtc = 0,450 *

292,6 l

CB Vb (l) @ Fc = 90 Hz *

51,5 l

CB Vb (l) @ Fc = 70 Hz *

92,6 l

CB Vb (l) @ Fc = 50 Hz *

231,5 l

CB Vb (l) @ Fc = 30 Hz *

617747,0 l

CB Einsatz-Empfehlung *

Subwoofer 292,6 l

F_upper (Hz) *

854 Hz

F_lower (Hz) *

89 Hz


* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.



Anwendungsgebiete – FaitalPRO 18FH510


Der 18FH510 ist für großformatige Tieftonlösungen vorgesehen, deren Gehäuse und elektrische Ansteuerung anhand der vorhandenen Parameter abgestimmt werden. In PA-Systemen kann das Chassis in Basslautsprechern und mehrwegigen Beschallungskonzepten eingesetzt werden, sofern Gehäusevolumen, Abstimmfrequenz, Trennung und Limiter passend ausgelegt sind. Der Frequenzbereich bis 2500 Hz ermöglicht zudem die Einbindung in Mehrwege-Systeme mit geeigneter Weichen- oder DSP-Trennung. Für HiFi- und DIY-Projekte kommt der Treiber in großvolumigen Heimlautsprechern, individuellen Bassmodulen und selbst entwickelten Lautsprechergehäusen infrage. Die niedrige Resonanzfrequenz, der Qts-Wert und das Äquivalentvolumen bieten eine belastbare Grundlage für die Gehäusesimulation. Mechanische Maße, Nettogewicht und Lochkreis sind bei Neubau, Austausch und Reparatur exakt zu berücksichtigen.
