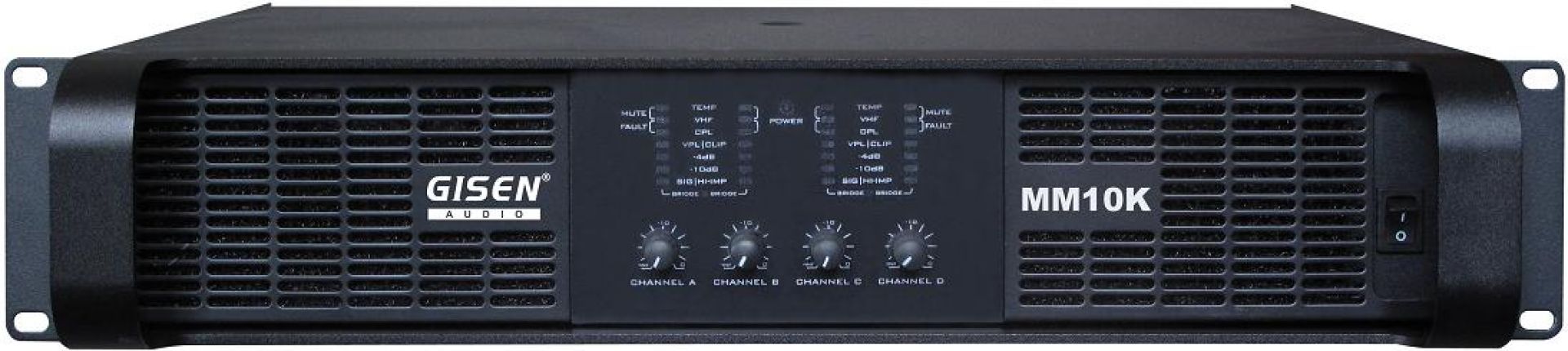

GISEN AUDIO MM10K

NEUWARE - Versandrückläufer OVP

Die MM10K von Gisen Audio ist eine Endstufe für die Leistungsverstärkung in Audioanlagen. Vier Verstärkerkanäle stellen eine Spitzen-Gesamtleistung von 10000 W bereit. Je Kanal stehen 660 W an 16 Ω, 1300 W an 8 Ω, 2100 W an 4 Ω und 2500 W an 2 Ω zur Verfügung. Im Brückenbetrieb liefert das Gerät 2600 W an 16 Ω, 4200 W an 8 Ω sowie 5000 W an 4 Ω. Die maximale Ausgangsspannung beträgt 150 V Peak, während der maximale Ausgangsstrom je Kanal mit 54 A Peak ausgewiesen ist. Der einstellbare Voltage Peak Limiter ermöglicht die kanalbezogene Anpassung der maximalen Ausgangsspannung an angeschlossene Lautsprecherlasten. Ergänzend stehen Hard- und Soft-Modus, ein global wählbarer Gain-Bereich sowie umfangreiche Schutz- und Überwachungsfunktionen bereit. Die MM10K ist für vierkanalige Beschallungssysteme, Mehrwegekonfigurationen und gebrückte Verstärkeranwendungen ausgelegt.


Technische Daten – Gisen Audio MM10K


Produktart Digitale Touring-Endstufe
Anzahl Verstärkerkanäle 4
Verstärkerklasse Class HTD
Spitzen-Gesamtleistung 10000 W
Ausgangsleistung je Kanal 4 × 660 W an 16 Ω | 4 × 1300 W an 8 Ω | 4 × 2100 W an 4 Ω | 4 × 2500 W an 2 Ω
Brückenleistung 2 × 2600 W an 16 Ω | 2 × 4200 W an 8 Ω | 2 × 5000 W an 4 Ω
Maximale Ausgangsspannung je Kanal 150 V Peak
Maximaler Ausgangsstrom je Kanal 54 A Peak
Klirrfaktor bei 20 Hz–20 kHz / 1 W <0,1 %
Klirrfaktor bei 1 kHz / 1 dB unter Clipping <0,05 %
Geräuschspannungsabstand >112 dBA
Kanaltrennung bei 1 kHz >70 dB
Frequenzgang 6,8 Hz–34 kHz bei 1 W an 8 Ω, +0/−3 dB
Eingangsimpedanz 20 kΩ
Gleichtaktunterdrückung 54 dB
Ausgangsimpedanz bei 100 Hz 32 mΩ
Voltage Peak Limiter 150 V | 121 V | 101 V | 83 V | 70 V | 56 V | 47 V | 38 V
Voltage Peak Limiter im Brückenbetrieb 300 V | 242 V | 202 V | 166 V | 140 V | 112 V | 94 V | 76 V
VPL-Modus Hard / Soft
Verstärkung / Gain 23 dB | 26 dB | 29 dB | 32 dB | 35 dB | 38 dB | 41 dB | 44 dB
Standard-Gain 35 dB
Pegelregelung je Kanal Frontregler mit 31 Rastpositionen, −∞ bis 0 dB
Eingänge 4 × 3-pol XLR, elektronisch symmetriert
Lautsprecherausgänge Neutrik speakON oder Binding Posts, bei Bestellung festzulegen
Brückenbetrieb A+B und C+D, automatische Gain-Kompensation um −6 dB
Schutz- und Überwachungsfunktionen VPL, CPL, PAL, VHF-Schutz, DC-Schutz, Kurzschlussschutz, Temperaturüberwachung, High-Impedance-Warnung und Softstart
Kühlung 2 temperaturgeregelte Lüfter, Luftführung von vorn nach hinten
Betriebsspannung Separate Ausführung für 230 V oder 115 V
Betriebsspannungsbereich 130–265 V bei 230-V-Ausführung | 65–135 V bei 115-V-Ausführung
Netzanschluss 230 V CE: 16 A CEE7 | 115 V ETL: 30 A Twist-Lock
Abmessungen B × H × T 483 × 88 × 396 mm
Einbauhöhe 2 HE
Einbautiefe 358 mm
Nettogewicht 12 kg
Versandgewicht (Shopwert) 12,8 kg (Shopwert)
Ausführung Schwarz lackiertes Stahlchassis mit Front aus lackiertem Stahl und Aluminium


Anwendungsgebiete – Gisen Audio MM10K


Die Gisen Audio MM10K ist für die Leistungsverstärkung in mobilen und fest installierten Audioanlagen vorgesehen. Durch die vier separat regelbaren Kanäle lassen sich mehrere Lautsprecherwege, Monitorsysteme oder unterschiedliche Systemsektionen innerhalb eines Verstärkerracks versorgen. Die Leistungsabstufungen für Lasten von 16 Ω bis 2 Ω unterstützen die Zuordnung zu verschiedenen Lautsprecherkonfigurationen. Für Anwendungen mit höherem Spannungsbedarf können die Kanalpaare A+B und C+D in den Brückenbetrieb geschaltet werden. Der Voltage Peak Limiter dient dabei zur Festlegung der maximalen Ausgangsspannung pro Kanal und kann im Hard- oder Soft-Modus betrieben werden. Symmetrische XLR-Eingänge ermöglichen die Einbindung in professionelle Signalwege. Temperaturgeregelte Front-zu-Rückseite-Kühlung, Statusanzeigen und Schutzschaltungen unterstützen die Überwachung im Touring-Rack, auf Bühnen und in fest installierten Beschallungssystemen.
