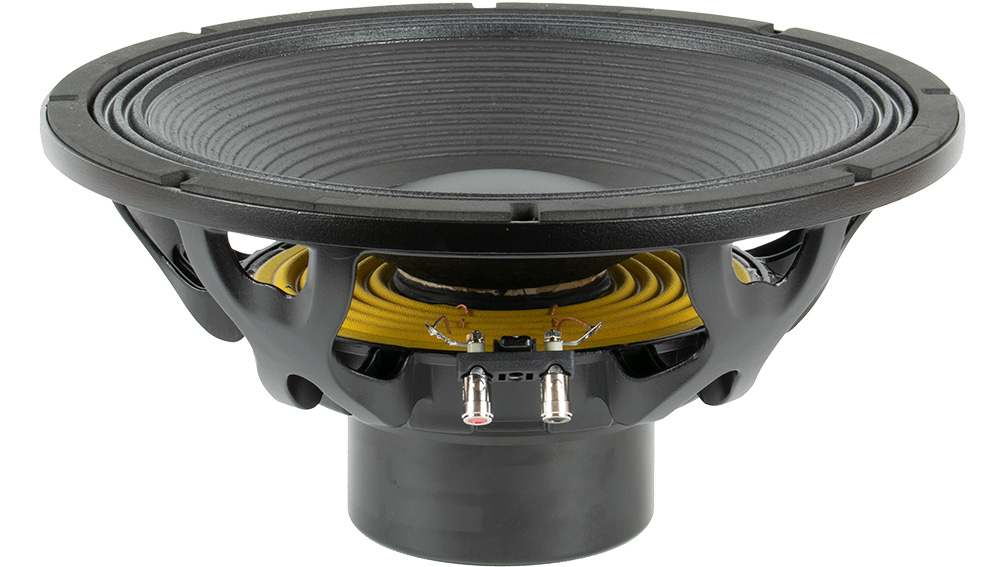

Beyma 15LEX1000Nd Messmuster - NEU 2 Stück (Paar)

Der 15LEX1000Nd von Beyma (neuwertiges Messmuster mit voller Garantie) ist ein 15-Zoll-Subwoofer für leistungsorientierte Tieftonkonzepte in professionellen Beschallungsanlagen und im Lautsprecherselbstbau. Die Ausführung arbeitet mit 8 Ω Nennimpedanz, verträgt 1000 W AES und ist für 2000 W Programmleistung ausgelegt. Der Wirkungsgrad beträgt 97 dB bei 1 W/1 m, der Frequenzbereich reicht von 40 Hz bis 1500 Hz. Eine 88,9-mm-Schwingspule, das neodymbasierte Magnetsystem und das Malt Cross® Kühlsystem unterstützen die kontrollierte Umsetzung hoher Antriebsleistung. Für Bassreflexgehäuse sind 115 l mit 40 Hz Abstimmfrequenz vorgesehen. Mit 11 mm Xmax und 60 mm maximalem Hub vor Beschädigung eignet sich das Chassis für direkt abstrahlende und Bandpasskonstruktionen in PA-Systemen ebenso wie für sorgfältig abgestimmte HiFi- und DIY-Projekte. Der 15LEX1000Nd lässt sich damit gezielt in kompakte 15-Zoll-Basslösungen und mehrwegige Lautsprecherkonzepte integrieren.


JETZT – originale Recone-Kits von Beyma sowie unser Recone-Service – nur hier!


Technische Daten – Beyma 15LEX1000Nd


Technische Daten Wert
Kategorie Subwoofer
Größe (Zoll) 15"
Nennimpedanz (Ohm) 8 Ω
Belastbarkeit AES (W) 1000 W
Belastbarkeit Programm (W) 2000 W
Wirkungsgrad 1W/1m (dB) 97 dB
Frequenzbereich (Hz) 40–1500 Hz
Schwingspulendurchmesser (mm) 88,9 mm
Magnetmaterial Neodym
Technologie Malt Cross® Technology Cooling System; 3,5" DUO-Doppellagen-Kupferschwingspule
Außendurchmesser (mm) 393 mm
Einbaudurchmesser (mm) 352 mm
Lochkreisdurchmesser (mm) 373 mm
Einbautiefe (mm) 189 mm
Empfohlenes Gehäusevolumen (l) 115 l
Empfohlene Abstimmfrequenz (Hz) 40 Hz
Nettogewicht (kg) 7,6 kg
Versandgewicht/Bruttogewicht (kg) 7,7 kg
Gleichstromwiderstand Re (Ohm) 5,2 Ω
Schwingspuleninduktivität Le (mH) 1,1 mH
Resonanzfrequenz Fs (Hz) 41 Hz
Qms 3,9
Qes 0,41
Qts 0,37
Vas (l) 113 l
Xmax (mm) 11 mm
Xvar/Xdamage (mm) 60 mm
Rms (kg/s) 9,7 kg/s
Wirkungsgrad η0 (%) 1,8 %
CB Vb (l) @ Qtc = 0,577 * 78,9 l
CB Vb (l) @ Qtc = 0,500 * 136,8 l
CB Vb (l) @ Qtc = 0,450 * 235,8 l
CB Vb (l) @ Fc = 90 Hz * 22,4 l
CB Vb (l) @ Fc = 70 Hz * 37,8 l
CB Vb (l) @ Fc = 50 Hz * 75,0 l
CB Einsatz-Empfehlung * Subwoofer 235,8 l
F_upper (Hz) * 842 Hz
F_lower (Hz) * 89 Hz


* CB Vb @ Qtc: benötigtes Gehäusevolumen für den angegebenen Systemgütefaktor Qtc im geschlossenen, unbedämpften Gehäuse. CB Vb @ Fc: benötigtes Gehäusevolumen für die angegebene Systemresonanzfrequenz Fc im geschlossenen, unbedämpften Gehäuse. F_upper / F_lower (Hz): Berechnete −3-dB-Grenzfrequenzen des massedominierten Schalldruck-Bandpasses im Kleinsignal-Freifeld-Modell — abgeleitet aus Re, Le, BL und Mms (Datenblatt). F_lower lässt die klangliche Charakteristik eines Subwoofer/Bass/Tiefmitteltöners grob vorhersagen. F_upper stellt die maximale transientensaubere ober Grenzfrequenz eines Tiefmitteltöners mit einer Mms bis ca. 100g dar - Partialschwingungen der Membrane könnten diesen Wert eventuell weiter senken. Subwoofer (12“-31,5“) mit einer Mms unter 200g sollten unterhalb von F_upper/3 und mit einer Mms über 200g unterhalb von F_upper/4 getrennt werden. Die CB Einsatz-Empfehlung stellt den klanglich besten Einsatzzweck des Treibers in einer Closed-Box dar. Wir empfehlen die Abstimmung auf Qtc 0,450 denn unter Last erwärmt sich die Schwingspule, was zu erhöhtem Re und somit erhöhtem Qtc führt (die Systemabstimmung driftet unter Last zur Idealabstimmung Qtc 0,500). Alle Werte sind Rechenergebnisse aus verifizierten Datenblattparametern (praxiserprobte Richtwerte) und keine Herstellerangaben.


Anwendungsgebiete – Beyma 15LEX1000Nd


Der 15LEX1000Nd ist für den Tieftonweg in direkt abstrahlenden oder bandpassbasierten Subwoofer-Systemen vorgesehen. In PA-Anwendungen kann das Chassis in mobilen Beschallungsanlagen, Installationssystemen und mehrwegigen Lautsprecherkonzepten eingesetzt werden, wenn Gehäusevolumen, Abstimmfrequenz, Filterung und verfügbare Verstärkerleistung fachgerecht aufeinander abgestimmt sind. Für HiFi- und DIY-Projekte bietet sich der Treiber für leistungsfähige Bassmodule und individuell geplante Heimlautsprecher an. Die Bassreflexempfehlung mit 115 l und 40 Hz liefert einen konkreten Ausgangspunkt für die Gehäuseplanung. Der nutzbare Bereich bis 1500 Hz erlaubt außerdem eine flexible Einbindung in Mehrwege-Systeme, wobei die tatsächliche Trennung an Gehäuse, gewünschte Abstrahlung und den eingesetzten Mitteltonweg angepasst werden sollte. Auch bei Ersatz- oder Umbauprojekten sind Einbaudurchmesser, Einbautiefe und Lochkreis vor der Montage abzugleichen.
