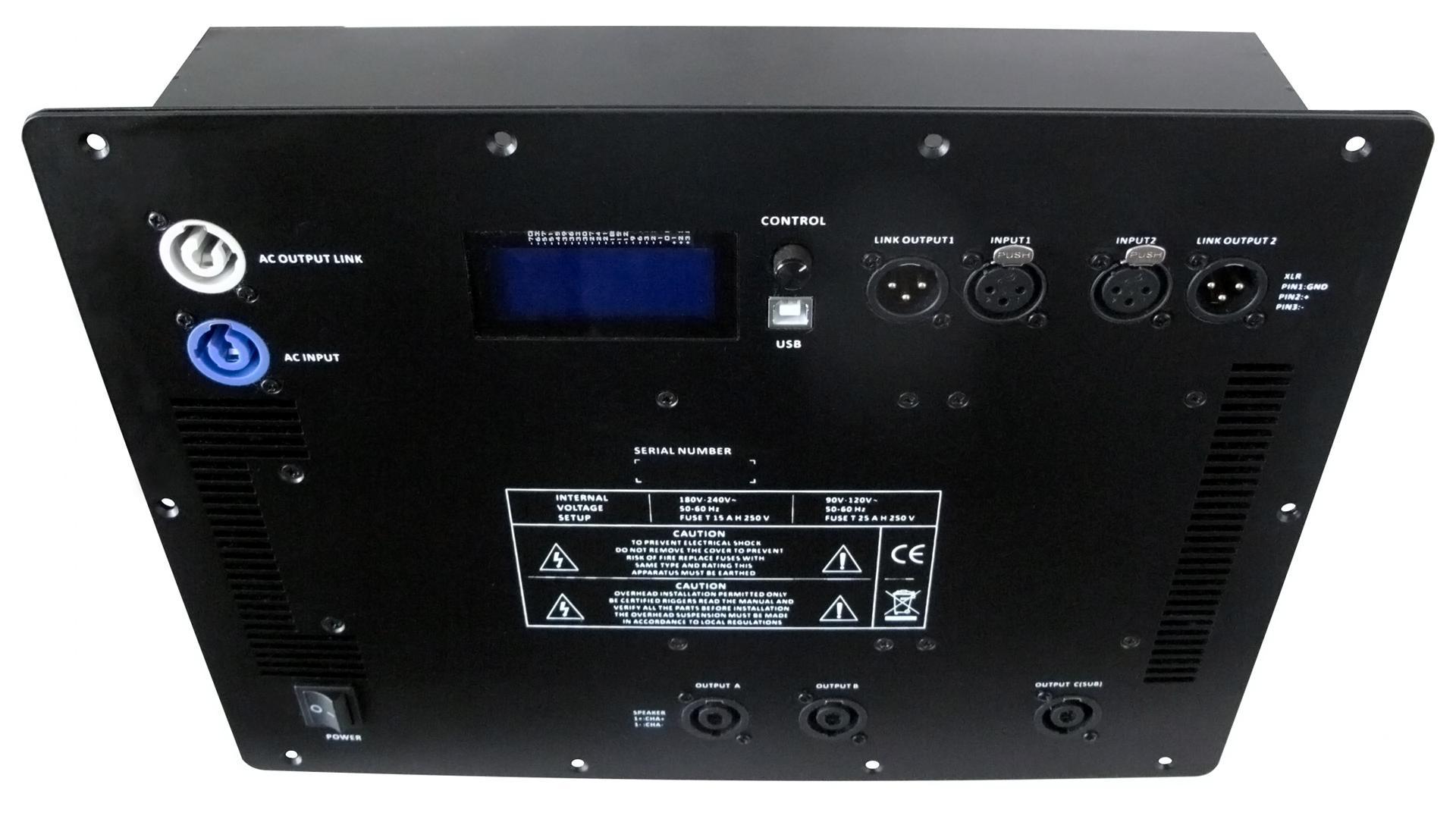

GISEN AUDIO M45.9 3-Kanal-DSP-Verstärkermodul

NEUWARE - Versandrückläufer

Das M45.9 von Gisen Audio ist ein Verstärkermodul mit DSP für den Einbau in aktive Lautsprechersysteme. Die drei Verstärkerkanäle sind für 2.1-Systeme oder aktive Drei-Wege-Lautsprecher ausgelegt. An 8 Ω liefern die beiden Stereokanäle jeweils 450 W, während der zusätzliche Kanal 900 W bereitstellt. An 4 Ω stehen zweimal 720 W sowie 1440 W für den dritten Kanal zur Verfügung. Der integrierte Vierkanal-DSP nutzt die Ausgänge A, B und C; der vierte DSP-Ausgang D bleibt bei diesem Modul ungenutzt. Zwei XLR-Eingänge und zwei parallele Audioausgänge ermöglichen die Einbindung in die interne Signalführung des Lautsprechersystems. Einstellungen lassen sich über den Encoder am Modul oder per Software vornehmen. Speakon-Anschlüsse oder KF25C-7.62-Schraubklemmen dienen zur Verbindung mit den Lautsprecherwegen. Der Frequenzbereich reicht von 20 Hz bis 20 kHz. Temperaturgeregelte Kühlung und Schutzschaltungen gegen Kurzschluss, Leerlauf, Gleichspannung, Übertemperatur, Überspannung, Hochfrequenz und sehr tiefe Frequenzen ergänzen das M45.9.


Technische Daten – Gisen Audio M45.9


Technische Daten Wert
Hersteller Gisen Audio
Artikelname M45.9
Kategorie Verstärkermodul
Breite 280 mm
Höhe 360 mm
Tiefe 88 mm
Betriebsspannung AC 180–240 V oder AC 90–120 V
Netzfrequenz 50–60 Hz
Schutzschaltungen Kurzschluss, Leerlauf, Gleichspannung, Übertemperatur, Überspannung, Hochfrequenz und sehr tiefe Frequenzen
Kühlungsart Temperaturgesteuert
Eingangsimpedanz 20 kΩ, symmetrisch
Eingangsempfindlichkeit 1,8 V
Frequenzbereich 20 Hz–20 kHz (±0,3 dB) bei 1 W und 8 Ω
Geräuschspannungsabstand −95 dB
Klirrfaktor / THD / THD+N < 0,1 % bei 20 Hz–20 kHz und 1 W
Dämpfungsfaktor > 400 bei 8 Ω
Anzahl Verstärkerkanäle 3
Ausgangsleistung je Kanal/Impedanz 8 Ω: 2 × 450 W + 900 W / 4 Ω: 2 × 720 W + 1440 W
DSP-Typ Vierkanal-DSP; Ausgänge A, B und C nutzbar, Ausgang D ungenutzt
Equalizer Eingangs- und Ausgangs-EQ
Filter / Frequenzweiche Hochpass- und Tiefpassfilter
Delay Vorhanden
Limiter Peak-Limiter
Presets / Speicherplätze Bis zu 20 Benutzer-Presets
Gesamtzahl Eingänge 2
Gesamtzahl Ausgänge 2 parallele Audioausgänge
Anschlussarten der Audioeingänge XLR
Anschlussarten der Audioausgänge Speakon oder KF25C-7.62-Schraubklemme
Fernbedienung / Steuerart Encoder oder Software
Nettogewicht 6,4 kg
Brutto-/Versandgewicht Bruttogewicht: 7,5 kg


Anwendungsgebiete – Gisen Audio M45.9


Das M45.9 dient zur aktiven Ansteuerung von 2.1-Lautsprechersystemen und Drei-Wege-Lautsprechern. Die beiden Verstärkerkanäle mit identischer Ausgangsleistung können zwei Systemwege versorgen, während der leistungsstärkere dritte Kanal für einen weiteren Lautsprecherweg vorgesehen ist. Zwei XLR-Eingänge binden das Modul in eine symmetrische Audiosignalführung ein. Die Lautsprecheranschlüsse stehen als Speakon-Verbindungen oder KF25C-7.62-Schraubklemmen zur Verfügung. Der DSP ermöglicht die Bearbeitung der Eingangs- und Ausgangssignale mit Equalizern, Hochpass- und Tiefpassfiltern, Delay und Limitern. Einstellungen können direkt über den Encoder oder mithilfe der Software vorgenommen und als Presets gespeichert werden. Bei der Systemplanung müssen Ausgangsleistungen, Impedanzen, Betriebsspannung, Einbaumaße und Kanalzuordnung auf die vorgesehene Lautsprecherkonstruktion abgestimmt werden.
