Allen & Heath M-ACE

M-ACE gehört zu einer Reihe von digitalen Allen & Heath Audio-Netzwerkoptionen, die für iLive, dLive, Avantis und GLD verfügbar sind, um die Integration mit anderen Systemen, digitale Mikrofonaufteilung und Systemerweiterung zu ermöglichen. Es kann am Port B Erweiterungssteckplatz in iLive Fixed Format MixRacks (iDR-16, iDR-32, iDR-48, iDR-64) oder Expander (xDR-16), Port A/B in iLive modularen MixRacks (iDR0, iDR10) und Port A von iLive modularen Oberflächen montiert werden, wenn sie mit dem neuen RAB-2 Standard ausgestattet sind. Es kann auch am Erweiterungssteckplatz des I/O-Moduls in einem GLD-Mischpult und an jedem I/O-Port an einem dLive-System oder Avantis-Mischpult montiert werden, wenn es mit einer M-DL-ADAPT-Schnittstelle ausgestattet ist.

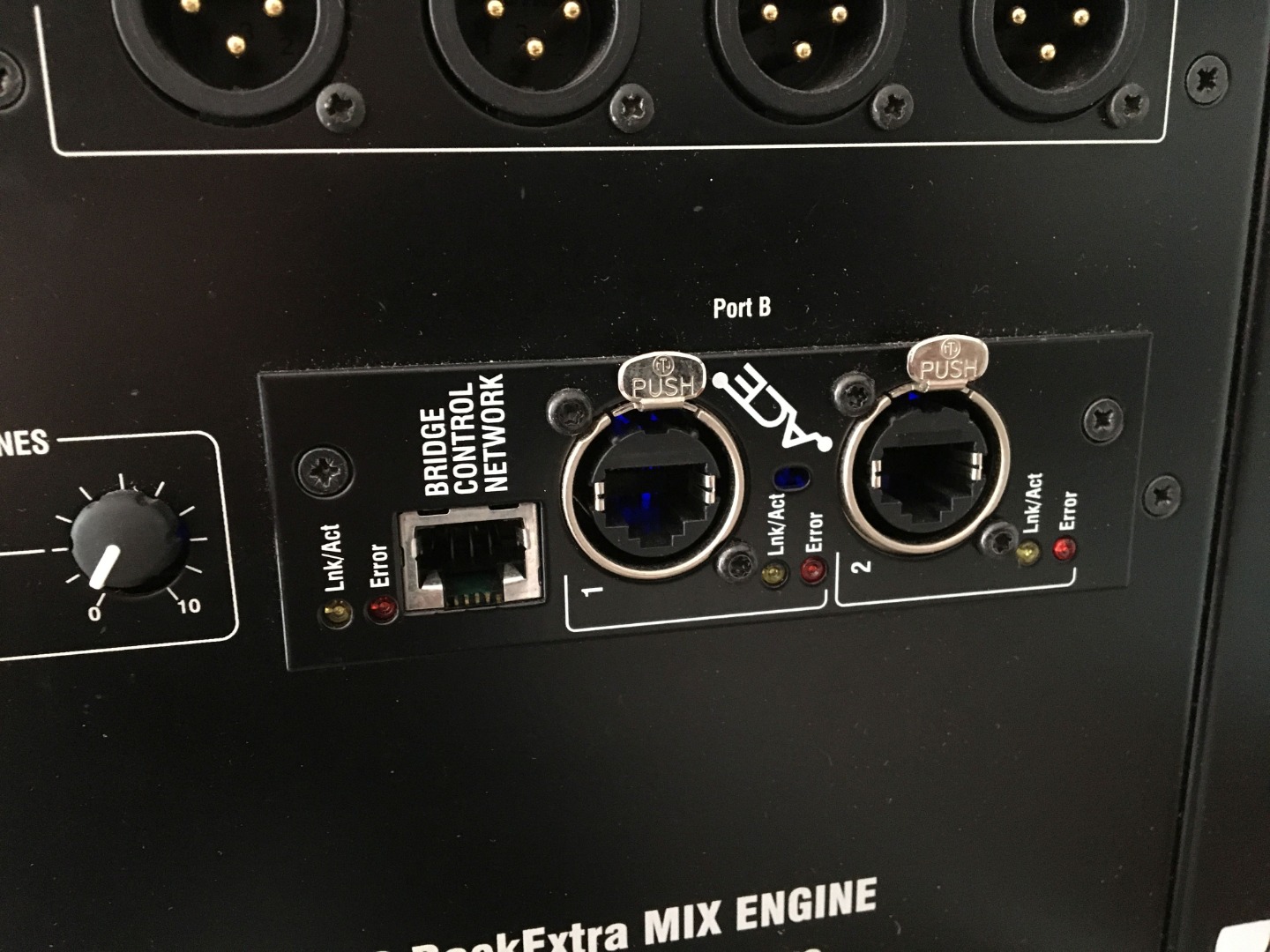

Die Karte verfügt über zwei ACE™Anschlüsse. Port 1 ist das Hauptglied. Port 2 kann entweder als Spiegelung der an Port 1 angezeigten Ausgänge konfiguriert werden, um Signale auf ein zweites Gerät aufzuteilen, oder als zweite Verbindung für redundante Sicherung. Der iLive NETWORK-Port kann über das kurze CAT5-Kabel mit der ACE-Karte verbunden werden, um die Steuerung über dasselbe Kabel wie das Audio zu überbrücken.
