Beyma CD-2514Fe/PK 2 Stück (Paar) NEUWARE Abverkauf OVP

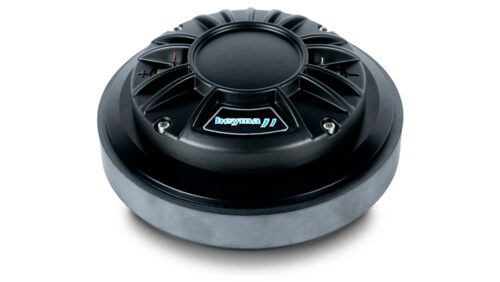

Der CD-2514Fe/PK von Beyma ist ein 1,4-Zoll-Kompressionstreiber für leistungsorientierte Hochtonwege. Bei 8 Ω Nennimpedanz verarbeitet er 80 W AES ab 0,8 kHz beziehungsweise 100 W AES ab 1,2 kHz; die zugehörige Programmleistung beträgt 160 W beziehungsweise 200 W. Der Wirkungsgrad liegt bei 109 dB, der Frequenzbereich reicht von 600 Hz bis 20000 Hz, und die empfohlene Trennung beginnt bei 800 Hz mit mindestens 12 dB pro Oktave. Eine 63,5-mm-Schwingspule, Ferritmagnet, Hochtemperatur-Polymerdiaphragma und Deplocex®-Technologie prägen den konstruktiven Aufbau. Damit lässt sich der Treiber in professionellen Mehrwege-PA-Systemen ebenso sachgerecht einsetzen wie in anspruchsvollen HiFi- und DIY-Hornkonzepten. Der CD-2514Fe/PK bietet dafür klar definierte elektrische, akustische und mechanische Eckdaten.


JETZT – originale Recone-Kits von Beyma sowie unser Recone-Service – nur hier!


Technische Daten – Beyma CD-2514Fe/PK

Technische Daten Wert
Kategorie Kompressionstreiber
Nennimpedanz (Ohm) 8 Ω
Halsdurchmesser/Throat (Zoll) 1,4"
Belastbarkeit AES (W) 80 W ab 0,8 kHz | 100 W ab 1,2 kHz
Belastbarkeit Programm (W) 160 W ab 0,8 kHz | 200 W ab 1,2 kHz
Wirkungsgrad 1W/1m (dB) 109 dB
Frequenzbereich (Hz) 600–20000 Hz
Empfohlene Trennfrequenz (Hz) 800 Hz oder höher
Flankensteilheit Frequenzweiche (dB/Okt) mindestens 12 dB/Okt
Schwingspulendurchmesser (mm) 63,5 mm
Magnetmaterial Ferrit
Diaphragmamaterial Hochtemperatur-Polymer
Technologie Deplocex®
Außendurchmesser (mm) 145 mm
Lochkreisdurchmesser (mm) 101,6 mm
Einbautiefe (mm) 62,7 mm
Nettogewicht (kg) 3,5 kg
Versandgewicht/Bruttogewicht (kg) 3,7 kg
Flussdichte (T) 1,6 T
Gleichstromwiderstand Re (Ohm) 4,4 Ω
BxL (Tm) 6,3 Tm


Anwendungsgebiete – Beyma CD-2514Fe/PK

Der CD-2514Fe/PK eignet sich für den Hochtonweg in hornbestückten Mehrwege-Systemen, wenn ein 1,4-Zoll-Anschluss und eine Trennung ab 800 Hz vorgesehen sind. Im PA-Bereich kommt der Treiber für Topteile, Fullrange-Systeme und weitere passive oder aktiv getrennte Beschallungskonzepte infrage, sofern Horn, Weiche und Schutzbeschaltung passend ausgelegt werden. Im HiFi- und DIY-Bereich lässt er sich in individuell entwickelten Hornlautsprechern und leistungsfähigen Mehrwege-Aufbauten verwenden. Der Frequenzbereich bis 20000 Hz, der Wirkungsgrad von 109 dB und die 63,5-mm-Schwingspule bilden dabei eine belastbare Grundlage für die Systemplanung. Die konkrete Abstimmung erfolgt über das eingesetzte Horn, die akustische Zielkurve sowie ein geeignetes DSP- oder Frequenzweichenkonzept; eine pauschale Kompatibilitätszusage für fremde Systeme ist daraus nicht abzuleiten.
