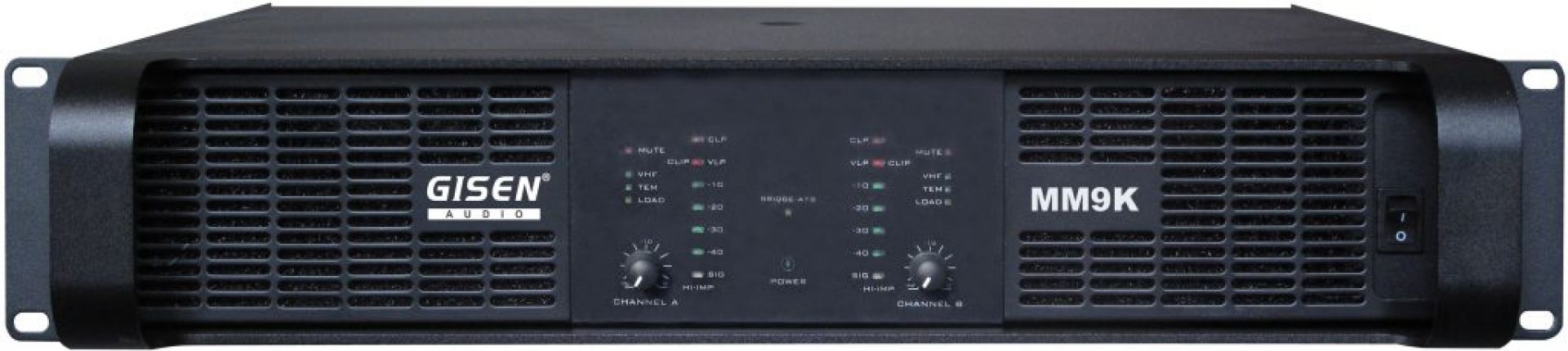

GISEN AUDIO MM9K

NEUWARE - Versandrückläufer OVP

Die Endstufe MM9K von Gisen Audio ist eine Endstufe für die Leistungsverstärkung in Audioanlagen. Zwei Verstärkerkanäle stellen zusammen eine Spitzenleistung von 9000 W bereit. Pro Kanal stehen 800 W an 16 Ω, 1600 W an 8 Ω, 3000 W an 4 Ω und 4500 W an 2 Ω zur Verfügung. Der Brückenbetrieb ermöglicht 3200 W an 16 Ω, 6000 W an 8 Ω oder 9000 W an 4 Ω. Die Class-HTD-Schaltung arbeitet mit einer maximalen Ausgangsspannung von 170 V Peak und einem maximalen Ausgangsstrom von 70 A Peak. Einstellbare VPL-Stufen, eine globale Gain-Regelung sowie umfassende Schutz- und Überwachungsfunktionen unterstützen die Anpassung an unterschiedliche Lautsprecherlasten. Symmetrische XLR-Eingänge, parallele XLR-Durchschleifausgänge und Binding-Post-Lautsprecherausgänge bilden die analoge Signalanbindung der MM9K.


Technische Daten – Gisen Audio MM9K


Technische Daten Wert
Hersteller Gisen Audio
Artikelname MM9K
Kategorie Endstufe
Schaltungsart Class HTD
Farbe Schwarz
Material Stahlgehäuse mit Stahl-/Aluminiumfront
Breite 483 mm
Höhe 88 mm
Tiefe 396 mm
Rackbreite 19"
Rackhöhe 2 HE
Einbautiefe 358 mm
Betriebsspannung 130–265 V oder 65–135 V, separate 230-V- und 115-V-Ausführungen
Netzfrequenz 50–60 Hz
Netzanschluss / Einspeisestecker 230 V CE: 16 A CEE7 / 115 V ETL: 30 A Twist-Lock
Schutzschaltungen CPL, VPL, PAL, SOAD, VHF-, DC-, Kurzschluss-, Niederimpedanz- und Temperaturschutz, Hochohmigkeitswarnung, Soft-Start
Kühlungsart Zwei temperaturgeregelte Lüfter, Luftführung von vorn nach hinten
Frequenzbereich 2 Hz–34,2 kHz bei 1 W an 8 Ω, +0/−3 dB
Eingangsimpedanz 20 kΩ
Ausgangsimpedanz 19 mΩ bei 100 Hz
Geräuschspannungsabstand >112 dBA
Klirrfaktor / THD / THD+N <0,1 % bei 20 Hz–20 kHz und 1 W / <0,05 % bei 1 kHz und 1 dB unter Clipping
Übersprechen >70 dB bei 1 kHz
Anzahl Verstärkerkanäle 2
Ausgangsleistung je Kanal/Impedanz 16 Ω: 800 W / 8 Ω: 1600 W / 4 Ω: 3000 W / 2 Ω: 4500 W
Gesamtleistung 9000 W Peak, alle Kanäle angesteuert
Brückenleistung 16 Ω: 3200 W / 8 Ω: 6000 W / 4 Ω: 9000 W
Betriebsart Stereo/Mono/Bridge Zweikanalbetrieb und Brückenbetrieb A+B mit automatischer −6-dB-Gain-Kompensation
Spannungsverstärkung / Gain 23–44 dB in 3-dB-Schritten, Standardwert 38 dB
Maximale Ausgangsspannung 170 V Peak je Kanal
Maximaler Ausgangsstrom 70 A Peak je Kanal
Voltage Peak Limiter Je Kanal wählbar: 170, 140, 116, 100, 80, 66 oder 54 V; Betriebsarten Hard und Soft
Voltage Peak Limiter im Brückenbetrieb 340, 280, 232, 200, 160, 132 oder 108 V
Pegelregelung Frontseitige Potentiometer, 31 Raststufen von −∞ bis 0 dB
Audioeingänge Je Kanal 3-poliger XLR-F, elektronisch symmetriert
Durchschleifausgänge Parallele XLR-M-Loop-Thru-Anschlüsse
Lautsprecherausgänge Binding Posts
Frontanzeigen Power, PAL, Signal, High Impedance, −20 dB, −15 dB, −10 dB, −4 dB, VPL, CPL, VHF, Temperatur, Fault, Mute und Bridge
Soft-Start / Einschaltstrom Ja / maximal 5 A
Fernaktivierung Separater Remote-Schalter an der Frontseite
Nettogewicht 12 kg


Anwendungsgebiete – Gisen Audio MM9K


Die MM9K eignet sich für die Leistungsverstärkung in professionellen Audioanlagen, Touring-Racks sowie fest installierten Beschallungssystemen. Die hohe Ausgangsleistung kann für leistungsintensive Lautsprecher- und Subwooferkonfigurationen eingesetzt werden, sofern deren elektrische Belastbarkeit und Impedanz mit der gewählten Betriebsart übereinstimmen. Der Zweikanalbetrieb ermöglicht die getrennte Versorgung zweier Signalwege; alternativ lassen sich die Kanäle für höhere Ausgangsspannungen brücken. Über die VPL-Stufen kann die maximale Ausgangsspannung je Kanal an die angeschlossene Last angepasst werden. Symmetrische XLR-Anschlüsse unterstützen die Einbindung in analoge Signalwege, während die Loop-Thru-Ausgänge dasselbe Eingangssignal an weitere Geräte weiterführen. Das 19-Zoll-Gehäuse mit zwei Höheneinheiten ist für den Einbau in Verstärkerracks vorgesehen. Binding Posts bilden die Lautsprecheranbindung des Modells.
